ZYQ5雙電源自動轉換開關

主要用途與適用范圍
ZYQ5系列雙電源自動切換開關是本公司根據市場需要，自主研制、開發、設計及生產的新產品。是集開關與邏輯控制于一體，真正實現機電一體化的新型自動轉換開關；它適用于額定工作電壓400V、額定工作頻率50Hz、額定工作電流3600A以下的供電系統中；使用于供電系統的常用電源與備用電源之間自動切換或兩臺負載設備的自動轉換及安全隔離等。
開關由控制線路板發出各種邏輯命令管理電機，由電機轉動經齒輪箱減速后帶動彈簧蓄能、瞬時釋放的操作機構，從而快速地接通或分斷電路或進行電路轉換，通過明顯可見狀態實現安全隔離。
開關可實現全自動、遠程控制、強制置“0”，緊急手動等操作，并且有電氣機械互鎖功能；開關造型優美，新穎簡潔，體積小、功能全， 是同類產品的最佳選擇。
本產品符合：國家標準GB/T14048.11-2008。

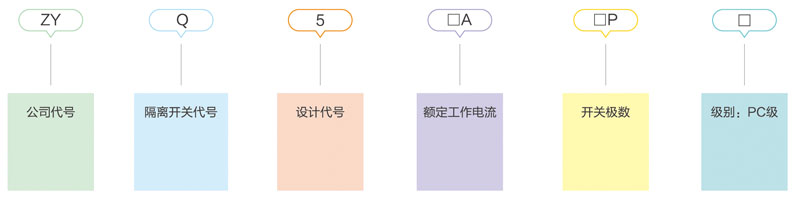

型號及含義

產品概述
控制裝置：內置控制器
產品結構：體積小、電流大、結構簡單、ATS-體化特點：切換速度快、故障率低、維修方便、性能可靠接線方式：板前接線
轉換方式：電網對電網、電網對發電機、自投自復
產品殼架：20、25、32、40、50、63、80、160、250、400、630、800、1250、1600、2500、3200
產品電流：20、32、40、63、80、100、125、160、200、225、250、315、400、500、630、800、1000、1250、1600、2000、2500、3200
產品分類：負荷開關式產品極數：3、4
產品標準：GB/T14048.11-2008 ATSE：PC級

開關結構說明
電氣鑰匙鎖：控制開關內部控制線路電源，電氣鎖開啟時，開關可實現全自動、遠控、強置“0”操作；電氣鎖住時，開關可手動操作。操作手柄：使用操作手柄手動操作時，必須先關閉電氣鎖。機械掛鎖：檢修專用的掛鎖機構，檢修時將開關打到“0”檔，再拉起掛鎖機構上掛鎖，可防止任何意外(拉起掛鎖則切斷開關內部控制電源開關無法自動，并且無法實現手動)。指示狀態指示開關的三種狀態(Ⅰ、0、Ⅱ) 位置，“Ⅰ”表示開關Ⅰ接通。“Ⅱ”表示開關Ⅱ接通，“0”表示開關Ⅰ、開關Ⅱ都斷開。接線端子外接信號詳見說明書。

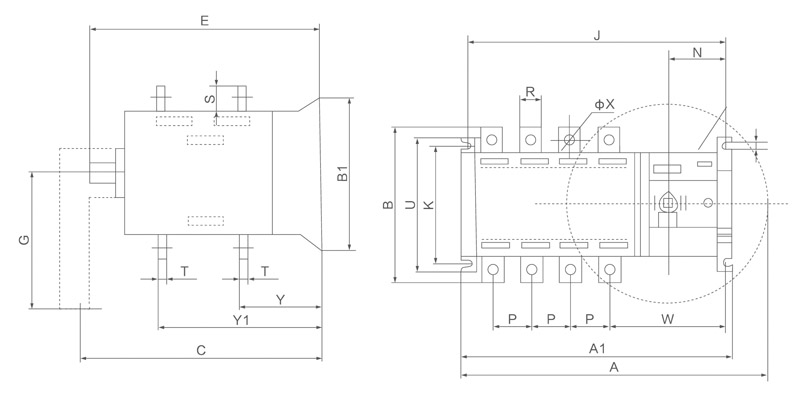

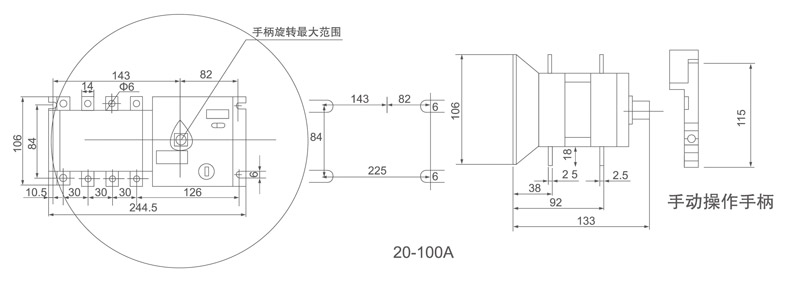

外形及安裝尺寸
