低壓失諧濾波裝置

主要用途與適用范圍
在含有少量諧波電流的系統中，單純的電容器組補償是不行的，因為電容器組和網絡形成并聯諧振使諧波放大，以至于電壓及電流的畸變更嚴重，因此在存有少量諧波電流的系統中，要在補償的電容器組中串聯調諧電抗器，即每段電容器組有電容器和調諧電抗器組成，而把此回路的串聯諧振頻率調諧低于最低次諧波。使其在基波頻率(50Hz)時呈電容性，以提供無功電流來補償功率因數，而在諧波頻率時呈電感性，防止并聯諧振產生的諧波電流放大。
本產品符合：國家標準GB/T15576-2008(我公司為本標準主要起草單位)。

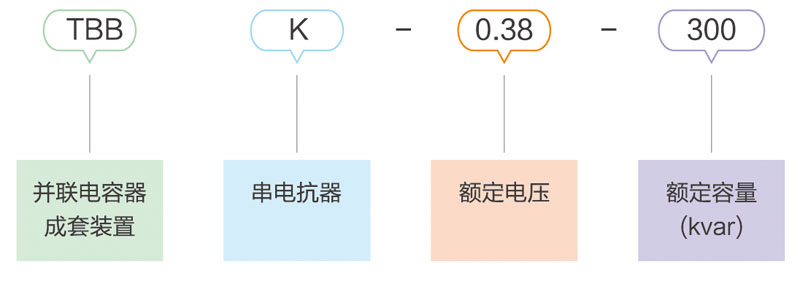

型號及含義

工作條件
1、海拔高度≤2000m；
2、環境溫度-25℃~+45℃；
3、相對濕度≤90%(20℃時)；
4、安裝地點無劇烈的機械振動，無腐蝕性氣體和蒸汽，無導電性和爆炸性塵埃。

主要技術參數
1、適用電網電壓：AC1000V及以下，三相或單相；
2、補償容量：30-600kvar；
3、補償控制取樣：無功功率；
4、適補償動作方式：循環投切或尋優投切；
5、串≥6%電抗器，抑制5次以上諧波放大，串≥12%電抗器抑制3次以上諧波放大。

產品特點
1、失諧濾波裝置主要由四大部分組成：智能控制器、無觸點開關(交流接觸器)串聯電抗器、電容器。智能控制器對系統電壓電流取樣，計算出瞬時無功功率并與設定的無功功率投切門限比較，控制無觸點開關或交流接觸器，實現電容投入或切除。
2、失諧濾波裝置的安裝類似普通電容柜，電流取樣應取自總進線柜電流，對于三相而言，電流與電壓的取樣為異相取樣即如果總線電流取自A相，則控制器取樣電壓(工作電源)取BC相。失諧濾波裝置能在各種諧波環境下可靠工作，它采用偽隨機數碼取樣控制，實時跟蹤、補償基波的無功功率。

訂貨須知
1、提供系統諧波數據，負載性質；
2、補償容量，投切方式，電抗率；
3、外形規格GGD、GCS、MNS等標準柜體。
